2017年全球刚性覆铜板市场总结及其未来发展

    本文稿件由《印制电路资讯》独家发布，欢迎转载或节录，但必须保留作者及出处。

    2017年，全球经济延续复苏态势，通胀总体温和，是全球经济近10年来增速最高的一年。美国经济复苏态势强劲，加息、缩表、税改等措施刺激国内经济；欧元区经济继续改善，各经济体普遍表现出较强增长，内需尤其是投资成为经济复苏的主要动力；英国经济总体稳定，通胀压力加大，退欧安排及影响仍有不确定性；日本经济借力于全球回暖和刺激政策，呈现温和复苏，外需形势趋于好转，国内失业率持续下降，但仍面临内生增长不足的挑战。在全球经济整体复苏的大背景下，中国经济保持了稳定增长。

    2017年作为供给侧结构性改革的深化之年，“三去一降一补”取得实实在在的成效，钢铁、煤炭去产能年度目标超额完成，商品房待售面积、企业负债率保持下降，全年减税降费超万亿元。同时，经济结构日益优化，新型服务业对经济增长的推动作用明显，各领域涌现“新动能”。电子行业在面对上游原材料涨价和日益加严的环保风暴的同时，在全球经济环境全面复苏的背景下，得益于高端智能手机和汽车电子较为旺盛的需求以及5G基础设施建设预期、OLED应用、“虚拟货币挖矿机”等需求的拉动，2017年全球PCB产值增长较快。2017年全球经济和电子工业整体复苏，环境和形势虽较去年有所改善，但市场形势仍然跌宕起伏，危机与挑战并存。

    2018年3月，Prismark公司姜旭高博士在上海CPCA春季论坛会上做了《全球PCB市场的挑战与展望》的演讲，该公司的统计结果表明，2017年全球PCB总产值588.43亿美元，相对于2016年PCB总产值542.07亿美元，增长了8.6%。而对于线路板的主要原材料——刚性覆铜板而言，2017年全球刚性覆铜板市场，由2016年的101.89亿美元，增加到2017年的121.39亿美元，年增长率为19.1%。以下主要依据2018年6月Prismark公司发布的刚性覆铜板市场数据进行分析。

    一、2017年全球刚性覆铜板市场概述

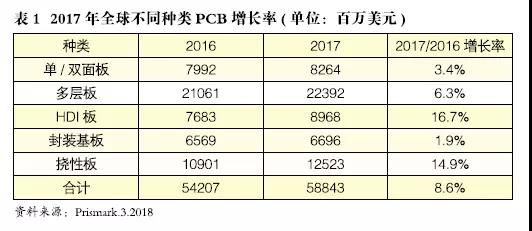

    与2016年相比，2017年的单/双面线路板产值增加3.4%，多层板产值增加6.3%，HDI板产值增加16.7%，封装基板从2011年开始一路往下走就没停过，原以为可能会拖到2018年、2019年，结果没想到跑出个比特币，瞬间拉上去了，所以封装基板产值增加1.9%，让人很意外，封装基板一方面是市场需求影响，另一方面产品技术的改变；同时挠性线路板产值增加14.9%。增幅最大的是HDI板，增幅最小的是封装基板，2017年全球不同种类PCB增长率见表1。

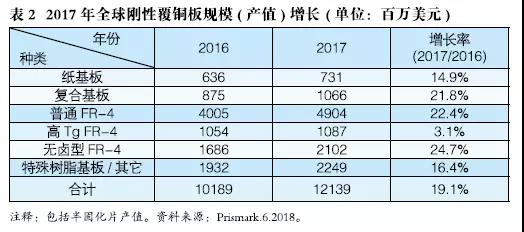

    与全球线路板市场相适应，2017年各种类刚性覆铜板产值及增长率如表2所示。全球刚性覆铜板市场规模(总产值包括半固化片产值)为121.39亿美元，比2016年全球刚性覆铜板市场总值101.89亿美元增长19.1%！其中特殊树脂基覆铜板(封装基板和高速/高频板等)增长16.4%；复合基板增长21.8%；无卤型FR-4年增长率24.7%；纸基板增长14.9%；高Tg型FR-4增长3.1%。除高Tg型FR-4以外，所有品种的刚性覆铜板的增长率均超过两位数，这是2017年全球刚性覆铜板市场变化的最大特点。

    二、2017年全球刚性覆铜板排行榜

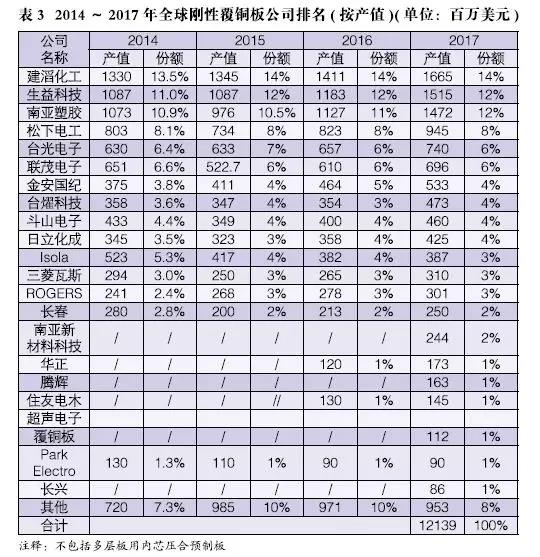

    Prismark公司分别调查统计了不同公司在2017年刚性覆铜板的产值的排名，从表3中更可以清晰地看出2014~2017年全球刚性覆铜板公司排名的变化情况。建滔化工集团以16.65亿美元继续排名全球第一，占全球份额为14%；生益科技以15.15亿美元排名全球第二；南亚塑胶以14.72亿美元排名全球第三；松下电工以9.45亿美元排名全球第四；台光电子以7.40亿美元排名全球第五；联茂电子以6.96亿美元排名全球第六；金安国纪以5.33亿美元排名全球第七。同时，中国大陆覆铜板企业金安国纪和南亚新材料科技、浙江华正均已继续进入排行榜。

    三、2017年全球刚性覆铜板分布

    2017年全球刚性覆铜板按产值统计为121.39亿美元(包括半固化片)，亚洲总共115.97亿美元，其中中国大陆80.37亿美元，日本5.74亿美元，亚洲其它占29.86亿美元。

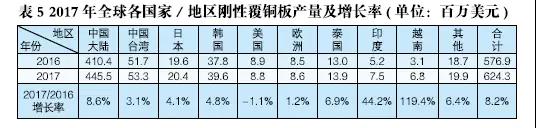

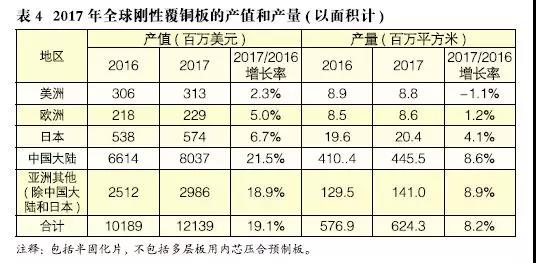

    从表4可以看出，中国大陆2017年刚性覆铜板的产值增加了21.5%，其面积增加了8.6%。其中，2017年全球各国家/地区刚性覆铜板产量(以面积计)及增长率，见表5。

    近几年统计资料表明，与PCB产业相似，覆铜板产业已毫无疑义成为亚洲产业。2017年全球刚性覆铜板按面积统计为6.243亿平方米，整个亚洲6.069亿平方米，占97.2%。中国大陆4.455亿平方米，中国台湾0.533亿平方米，韩国0.396亿平方米，日本0.204亿平方米，见表5。

    四、2017年无卤覆铜板市场和特殊覆铜板市场

    4.1 2017年无卤覆铜板市场

    四溴双酚A在燃烧的情况下是否会产生二恶英这种剧毒物质，多年来一直处在争论之中。但自2008年年初以来，在国际大厂的无卤时间表的推动下，电子行业要求无卤的呼声更加强劲，绿色和平组织在不断推出新的绿色电子排名。2009年的金融海啸使得成本很贵的无卤化延迟了一年。在2010年10月22日欧盟会议上，通过了原来RoHS指令限制使用的四种有害物质扩大到十四种，扩大限制使用的物质中包括含溴物。各大品牌商所标榜宣示绿色制造无卤化的时间表，在2017年继续得到进一步发展。

    2017年无卤板材与半固化片(注意：只包括无卤FR4，不包括无卤特殊覆铜板)市场21.02亿美元，与2016年无卤板材与半固化片的16.86亿美元相比，年增长率24.7%。

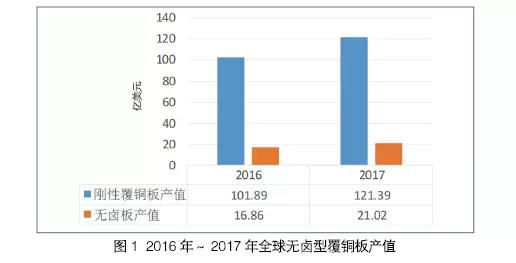

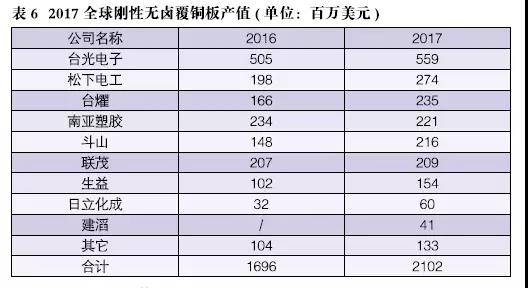

    详见图1和表6。从图1可知2016年～2017年全球无卤板产值，2017年，无卤板产值占总产值121.39亿美元的17.3%，与2016年相比略有增长。经过多年努力，台光电子无卤板业绩表现很亮丽，已经稳居全球无卤板第一。主要的无卤终端产品如下：消费电子、手机、笔记本电脑。最近，全球电子产品公司对无卤板材的要求变得很强烈，苹果要求采用无卤线路板。

    4.2  2017年特殊覆铜板市场

    特殊覆铜板主要是高速/高频板和封装基板，包括：BT/环氧玻璃纤维布板、改性FR-4(低CTE和低Dk/Df)、PPO改性环氧板、类BT板、PTFE板、碳氢化合物板、PI/玻璃纤维布板。特殊覆铜板应用领域：IC载板、高速数字、射频无线(RF wireless)、太空、测试。

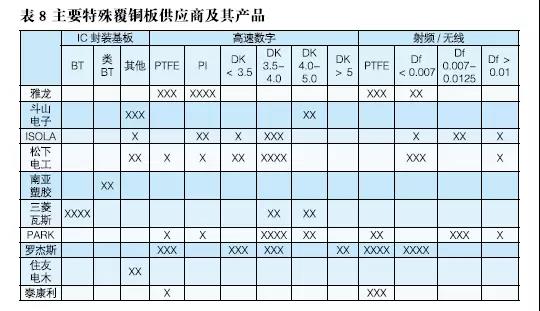

    2017年全球特殊覆铜板(包括少量的其它品种覆铜板)产值为22.49亿美元，比2016年增加16.4%，见表7，主要特殊覆铜板供应商及其产品见表8。

    特殊覆铜板基本为海外企业所垄断，该领域主要生产厂家：罗杰斯/雅龙、三菱瓦斯、日立化成、Isola、Park Electrochemical、松下电工、斗山电子、泰康利、南亚塑胶、生益科技、台燿科技等。松下电工2018年1月推出的R-5575具有高导热、低传输损耗、无卤特性，是特殊覆铜板的代表产品。同时，松下电工从2018年6月起开始量产R-G545L/R-G545E，这款产品将为处理高速、大容量数据的半导体元器件的稳定驱动做出贡献。

    2016年推向市场的Apple新款智能手机(iPhone7)的处理器中在全球率先采用了无封装基板的FOWLP封装形式。这种被称为“最先进封装”的形式运用了FOWLP(Fan Out Wafer Level Package，扇出型晶圆级封装)技术。FOWLP的一大结构特征是，半导体芯片没有像原有的“倒芯片封装BGA(FC-BGA)”那样通过焊料与IC封装基板相接合，而是实现了“无封装基板”的封装形式。它具有封装体的薄型化、封装翘曲减少、制造低成本的优点。FOWLP不只是单纯的实现封装薄型化，它问世的更重要的意义，是它的出现成为了半导体封装技术发展的一大转折点。同时，也影响着IC封装基板市场需求量的下滑。

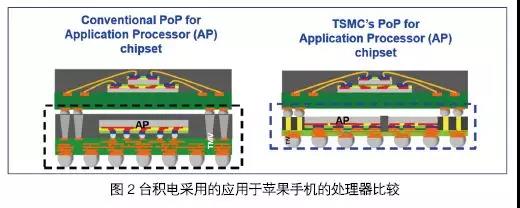

    作为智能手机业翘楚的苹果公司，一直秉承着“偏执”的美学追求，从外观到内在不断苛求。2016年苹果发布最新一代iPhone 7，机身比上一代又薄了0.8mm，其“心脏”A10处理器采用了新的封装技术，在性能翻倍的基础上，比上一代A9更超薄。据苹果介绍，A10处理器容纳了33亿晶体管，采用了台积电的整合扇出晶圆级封装(Integrated Fan-Out Water Level Packaging 简称：InFO-WLP)技术，该技术是在Fan-Out(扇出型封装)的基础上由台积电自行研发，并通过了苹果公司的认证，在保证良品率上，让芯片的厚度减低20%，效能提升20%，散热效果提升10%。台积电采用的应用于苹果手机iPhone 7的处理器比较见图2，已不采用封装基板。2018年是类载板的发展元年，对于这一新动向的发展趋势，为IC封装基板配套生产覆铜板的企业应有更进一步密切的关注。

    五、全球刚性覆铜板未来5年发展预测

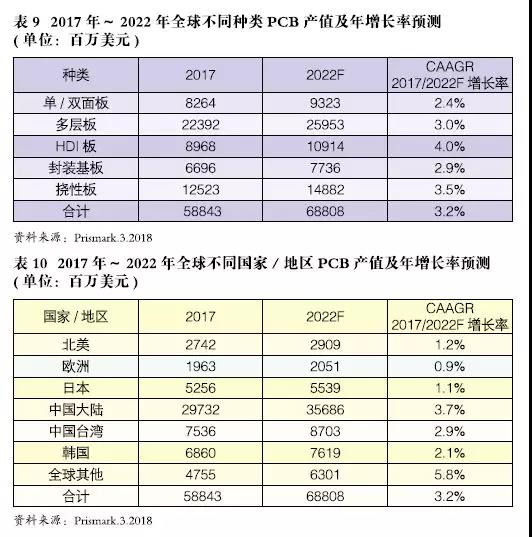

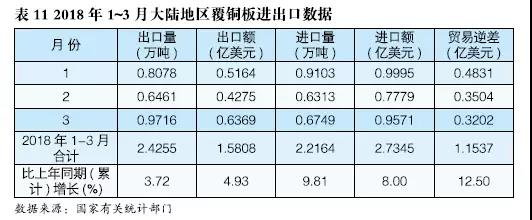

    汽车电子、绿色基站等电子终端的兴起等都将对PCB产生强大的拉动作用，促进PCB行业的增长。Prismark在2018年3月的报告中预测未来5年，HDI板将保持优先的复合增长率，其他品种线路板也有较大的增长，见表9。亚洲将进一步成为全球线路板的主产区，中国大陆将占据全球半壁江山，见表10。今年第一季度，我国大陆地区覆铜板进出口比去年同期都有所增长，出口量比上年同期增加3.72%、进口量比上年同期增加9.81%，详见表11。

    毫无疑问，覆铜板作为线路板主要的原材料，其国家/地区分布也将遵循这个规律。总体而言，2018年后，未来几年内全球刚性覆铜板市场前景还是乐观的，除中国大陆和日本的亚洲其他地方的覆铜板市场值得关注。

    六、结束语

    我们整个国家已经进入新的时代，电子电路行业也一样。不止是十九大报告当中提到制造强国、先进制造业、物联网、大数据等行业，只要是跟电有关，就一定会和我们有关。包括今年的两会政府工作报告也是提到了先进制造、物联网，这些方面对于我们都是机会。我们看到，下一个风口是5G和智能工厂。5G的高密度、高速高频化将会为线路板行业带来新的潜力。智能工厂已经在不少企业践行。到2020年，基本上能够看到初步成形的智能化或高度自动化的企业，这看起来是未来发展的一个趋势。当然，2018年以来不稳定的国际局势也是一个不可忽略的因素。

    2018年，印制电路板原材料涨价和环保问题将继续成为行业热点，但总体而言，中国大陆的印制电路板产业的发展前景还是乐观的。世界覆铜板产业已经历了七十年左右的发展历史。这是一个不断创新、不断追求的历程。作为PCB的重要基板材料，它的进步发展，时时受到电子整机产品、半导体制造技术、电子安装技术、印制电路板制造技术的革新发展所驱动。这也使得这项含有高新的多学科交叉的覆铜板工艺技术，得到不断的进步和发展。全球半导体和PCB的市场发展具有相当的一致性。
