电镀铜减铜后针孔产生原因分析及改善

    【摘 要】文章建立模型对电镀铜减铜针孔产生的原因进行了探讨，并通过电流密度实验以及烘板实验对模型进行验证。结果表明：电镀铜减铜产生的根源在于晶粒大小不均匀，减小电流密度及提高烘板温度、延长烘板时间均可有效改善电镀铜减铜针孔品质缺陷。

    【关键词】减薄铜；针孔

     0  前言

     随着5G通信技术距离商用技术的临近，全球主要通信设备制造商和电信运营商的筹备工作已进入快车道，围绕5G的电子产品更加趋向于轻、薄、短、小方向发展。

     目前，业内普遍采用减薄铜工艺使面铜厚度减少来实现精细线路的制作。实际生产中电镀铜减铜后的板面会出现针孔，从而使精细电路存在导损、开路等品质缺陷。这给精细线路带来了很大的困惑。文章通过模型建立以及实验验证，探究了减铜针孔出现的原因，并给出改善建议。

     1  机理分析

     兴森科技目前有两种减铜体系，分别为：减铜体系和减铜体系。两种体系的减铜品质有很大的差异性，前者没有减铜针孔品质问题的发生，而后者减铜针孔品质问题比较严重。因此需对两种体系的减铜机理进行探究。

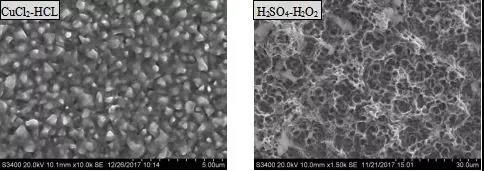

图1 两种减铜药水体系减铜后形貌

     用基铜在两种体系减铜药水减铜，其形貌如图1所示。可见，两种体系减铜后的形貌差别很大，酸铜体系形貌表现为晶粒均匀分布，符合全面腐蚀的特性，全面腐蚀的特性就是腐蚀介质均匀地抵达金属表面的各部分，各处的腐蚀速度基本相同。而硫酸-双氧水体系形貌表现为蜂窝状，符合晶间腐蚀的特性。由于晶界处的原子更为活泼，晶间腐蚀的特性表现为晶界腐蚀速度远大于晶粒腐蚀速度，晶粒会脱落在腐蚀介质中，在板面留下晶粒的轮廓。与此同时，在生产中还发现，基铜减铜无针孔，电镀铜减铜有针孔，而两者最大的差别表现为晶粒大小的均匀性存在差异。基于以上分析，可以推断出晶间腐蚀对大小不同的晶粒是存在蚀刻的差异性的。

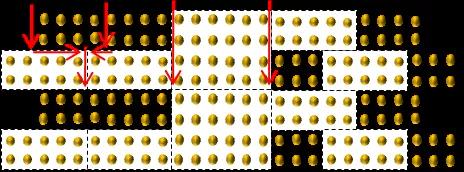

图2 硫酸-双氧水减铜针孔形成示意图

     建立如图2所示的模型，该模型中既包含大的晶粒，也包含小的晶粒。假设晶间腐蚀速度一样，开始时不管大晶粒还是小晶粒，它们均沿着各自的纵向晶界向下腐蚀。当腐蚀到第一层小晶粒的底部时，大晶粒与小晶粒沿纵向晶界的腐蚀深度一样，接下来，小晶粒沿着其横向晶界进行腐蚀，而此时，大晶粒继续沿着纵向晶界向下腐蚀，当小晶粒的横向晶界腐蚀完，开始沿着第二层的纵向晶界向下时，大晶粒已纵向腐蚀出一定的深度，由此造成的深度差会导致针孔的形成。据此模型，可以推断出针孔产生的本质是晶粒大小不均匀性。

     2  模型验证实验设计

     2.1  测试材料
     板厚为0.71mm、面铜1/1OZ、型号为IT-180A的覆铜板。

     2.2  测试仪器及条件
     扫描电子显微镜、金相显微镜、光学轮廓仪、哈林槽、宇宙减铜设备。

     2.3  实验设计

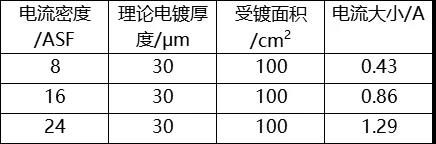

表1  电流密度参数

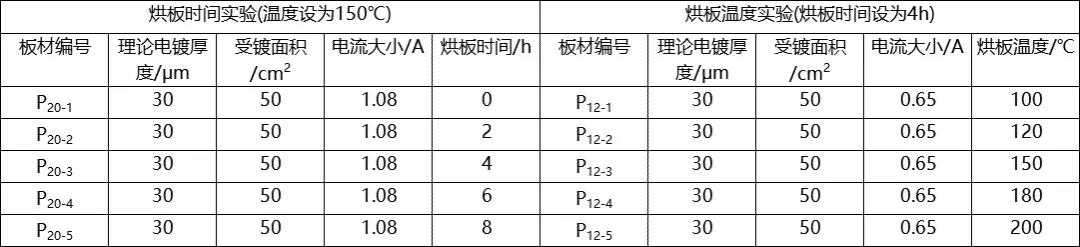

表2  烘板实验参数

3  结果与讨论

3.1 电流密度实验结果与讨论
3.1.1 电流密度对镀层形貌的影响

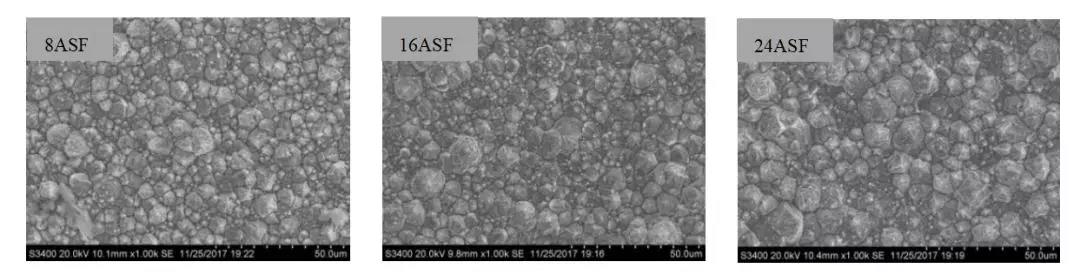

图3  不同电流密度下的镀层形貌

     显而易见，不同电流密度下电镀后镀层的形貌差异较大。随着电流密度的增加，铜的沉积速率也随之增加。当晶核的生长速率大于晶核的生成速率时，晶粒变得粗大，晶粒的均匀性逐渐变差，通过截据法测得8ASF、16ASF、24ASF电流密度下的平均晶粒大小分别为7.021μm、7.375μm、10.000μm。

     3.1.2  晶粒大小对减铜针孔的影响
不同晶粒在相同的条件下，在硫酸-双氧水减铜体系中进行减铜，其结果如表3所示。

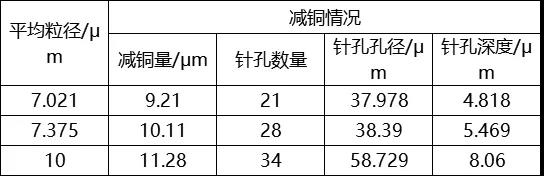

表3  不同粒径减铜情况

     可以看出：晶粒尺寸越大，相同条件下纵向腐蚀越深。若板面局部晶粒大小差异过大，针孔越易出现，与模型理论分析一致。此外，随着晶粒尺寸的增大，针孔数量、针孔孔径以及针孔深度均出现恶化的趋势。

     3.2  烘板实验结果与讨论
烘板可消除组织内的缺陷，调整组织，细化晶粒，改善电镀晶粒的均匀性，烘板减铜后的结果表4所示。

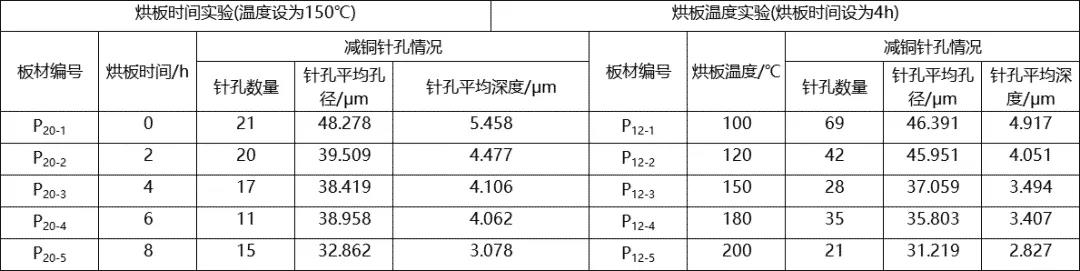

表4  烘板后减铜针孔统计结果

     从表4可以得知：随着烘板时间以及烘板温度的增加，晶粒的均匀性也得到加强，使得减铜针孔情况均得到改善，烘板是改善减铜针孔行之有效的措施。

     4  结论

     文章建立模型探讨了减铜针孔产生的原因，并通过实验验证了减铜针孔产生的根源是晶粒均匀性较差。可通过细化晶粒、提高晶粒均匀性的方式来改善减铜针孔问题，减小电流密度以及延长烘板时间、提高烘板温度均可有效改善减铜针孔问题。

参考文献
[1] 罗辉等.奥氏体不锈钢晶粒度对晶间腐蚀速度的影响[J].山东建筑大学, 2008.
[2] 王贤敏.1Cr18Ni9Ti奥氏体不锈钢晶间腐蚀的影响因素[J].材料与性能,1994.

第一作者简介
彭超，硕士研究生，2017年7月至今就职于广州市兴森快捷电路科技有限公司，任技术中心研发工程师。
