《印制电路用金属基覆铜箔层压板》获评工业通信业百项团标优秀项目

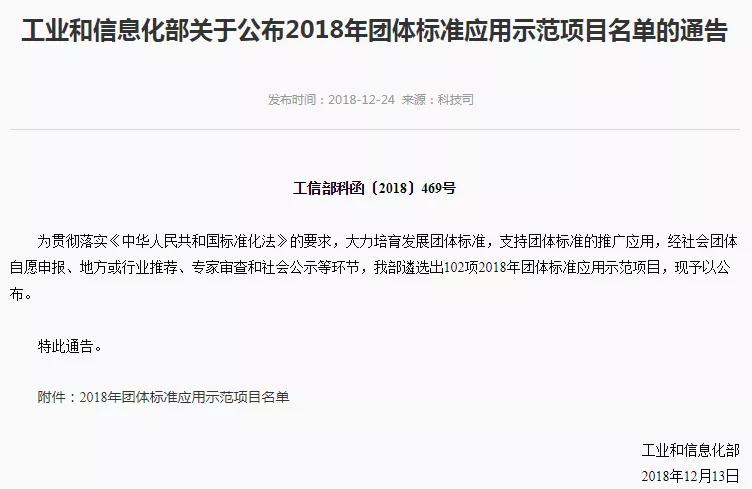

工信部公布2018年团体标准应用示范项目名单。在列出的102项2018年团体标准应用示范项目中，《印制电路用金属基覆铜箔层压板》赫然在列。

关键技术指标说明

1. 标准主要内容

本标准规定了印制电路用金属基覆铜箔层压板的分类、材料、要求、质量保证、包装、标志、运输及贮存。

2. 关键技术指标

a.根据行业内对金属基覆铜板的分类情况，将金属基覆铜板按照热导率（绝缘粘结层）的等级进行分类，分为A、B、C、D、E级，对应热导率分别为λ≤1.0、1.0＜λ≤1.5、1.5＜λ≤2.0、2.0＜λ≤3.0、3.0＜λ≤5.0。

b.根据国内产品情况，将金属基覆铜板分为铝基板、铜基板、铁基板三类，共有型号CALA-01、CALB-02、CALC-03、CCUA-04、CCUB-05、CCUC-06、CFEA-07等七种。

c.根据市场要求，并结合验证数据，耐电压(Hi-pot)的测试条件确定为1500V AC，升压速率500V/s，漏电电流5mA，保持时间60s，电极直径50mm。

d.在标准的附录增加了热导率测试方法、金属基覆铜板耐电压测试方法、金属基覆铜板击穿电压测试方法等，以适用于金属基覆铜板产品。

成效一览

金属基覆铜板的研究在国内已有十几年时间，目前产值已做得比较大，以前很多靠进口的金属基覆铜板，现在基本可以国产进行供应，而本标准也逐渐为行业内所使用。

在本标准发布以前，国内产值虽大，但却没有一个统一的标准对整个产业进行规范，对于生产者来说要求不明确，而对于使用者来说也没有统一的选材参考，本标准发布以后，成为金属基覆铜板行业的首份产品标准，它是在广泛征求了行业内意见的基础上制定而成的，所以其要求能够为大部分的金属基覆铜板生产者和使用者所使用。

目前我国的大部分金属基覆铜板产品均能按本团体标准进行类型划分，根据产品所属的类型，使用本团体标准能够很好地满足生产和管控的要求，同时能够符合客户的需求，现在已在行业内大量使用。金属基覆铜板生产者对自己产品的管控目标更明确了，金属基覆铜板使用者不再需要与供应商协商产品要求，成本均能够更好地控制，更进一步促进产业发展。

行业内还可通过此标准对材料进行分析、评估，了解自己的产品在行业内所处的水平，提高企业的创新及活力。

金属基覆铜板广泛应用于LED照明、LED电视、LED车灯及电源电路，本标准对这些终端的应用也有所体现，如本标准规定的耐电压即为终端应用对金属基覆铜板的要求，本标准将金属基覆铜板按热导率大小进行分类也是方便终端选材。

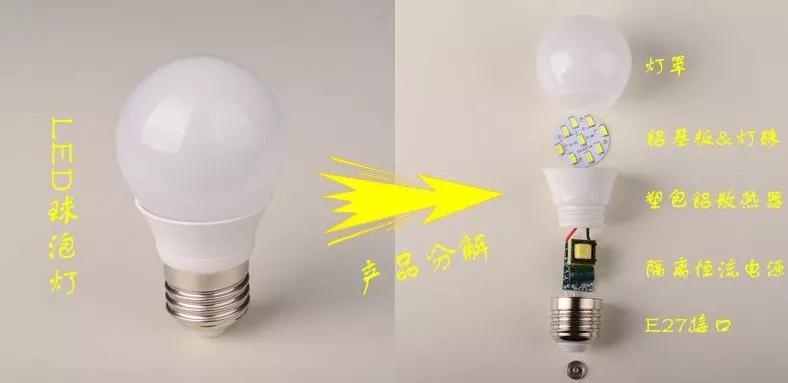

LED照明

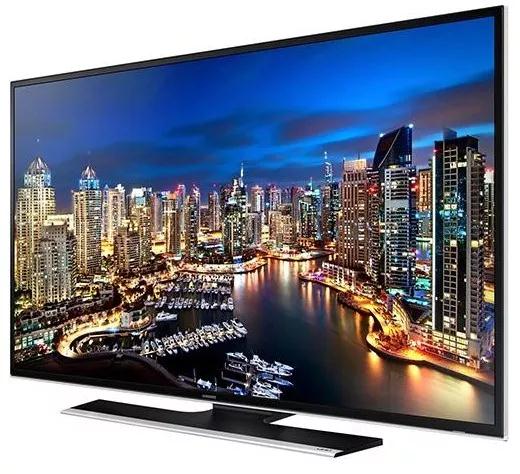

LED电视

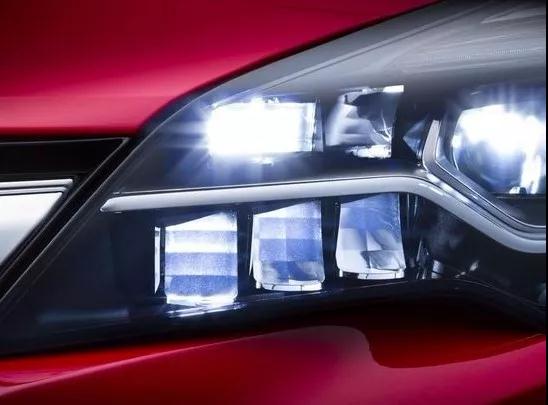

LED汽车大灯
