自动化 高精准,这款精准高效的自动线宽测量仪上线啦

时间:2020-6-1  来源:正业科技  编辑:
字号:



印制线路板(PCB

是电子元器件的支撑体

承载电子元器件并连接电路的桥梁

近十几年来

我国印制线路板制造行业发展迅速

总产值、总产量双双位居世界第一







印制线路板的挑战问题

Ø 01更高效的生产测量要求

时代在变化,生产方式也在变化,手动作业正在慢慢被机器取代,印制线路板检测也不会例外。

Ø 02更安全的产品质量要求

人人都有电子产品,甚至机不离身,而作为电子产品不可或缺的部件,印制线路板的线距、线宽均需符合设计要求,防止因线宽、线距等不合格而出现发热、短路和断路等情况。

Ø 03更严苛的产品性能要求

未来,印制线路板正在往高密度、高精度、细孔径、细导线、小间距、高可靠、多层化、高速传输、轻量、薄型方向发展。



正业科技

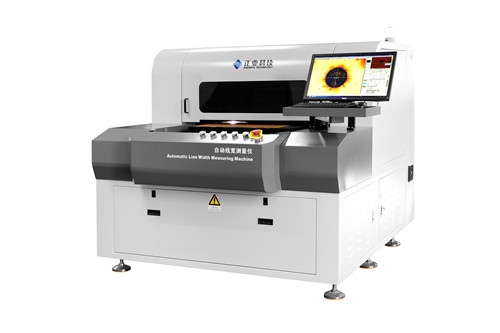

自动线宽测量仪





正业科技自动线宽测量仪适用于检测PCB内、外层蚀刻后(上绿油前)线路的上幅及下幅宽度、也可测量蚀刻线与线之间的距离、孔到边的距离、焊盘、PAD以及圆孔、盲孔直径等;并适用于IC晶片和LCD等线宽线距测量。



产品优势

Ø 01 自动化的智能测量

自动定位:具备导航影像定位功能,方便查找测量点;

自动对焦:采用成像系统自动对焦,保证测量位置清晰准确;

自动切换倍率:采用全自动变倍镜头,无需人工切换;

自动寻边:可自动抓线、上下幅线宽、线距、圆直径等。



Ø 02 高精准的测量功能

测量精度  ±1μm

测量范围  15-2600μm

满足精细化的测量要求



Ø 03 不良品的检测克星

正业科技自动线宽测量仪支持CAM资料导入,用户可使用Gbr-RS274XODB++格式文件进行自定义测量位置信息编程,生成自动测量程序后可导入软件自动测量,测量过后自动导出数据进行对比,分析良品与不良品。



测量实例

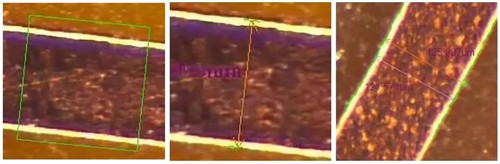

线宽测量



3.0X倍率下测量

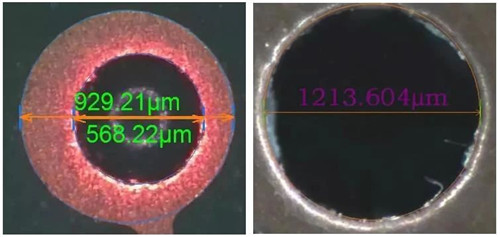

圆孔测量



印制线路板不仅仅要进行线宽检测,每一步品质检测关卡都要严格把控,只有符合所有性能要求的印制线路板才能算得上是品质优良,真正确保电子产品的稳定性和安全性。在越来越严苛的产品品质要求下,正业科技自动线宽测量仪也在不断的迭代更新,从精度、效率、范围等方面逐步提升,满足市场新的需求。
