聚焦5G高品质 正业科技全新自动线宽测量仪大显身手

时间:2020-7-27  来源:正业科技  编辑:
字号:


现如今

5G基站建设如火如荼

5G正在走进家家户户

其在通讯、无人驾驶等方面

有着广阔的应用空间

普及率也在不断提升




《中国移动经济发展报告2020》指出

预计2025年中国5G普及率将达到50%

不管是基站建设还是5G应用

都拉动了5G高频高速线路板的需求



5G全新赛道的开启

PCB厂商提供了新的机遇

但也对技术、品质提出了更高的要求



正业科技全新自动线宽测量仪(XK32A

技术提升,硬件、软件全面升级

可用于5G及高端线路板的检测

为品质保障、安全使用保驾护航

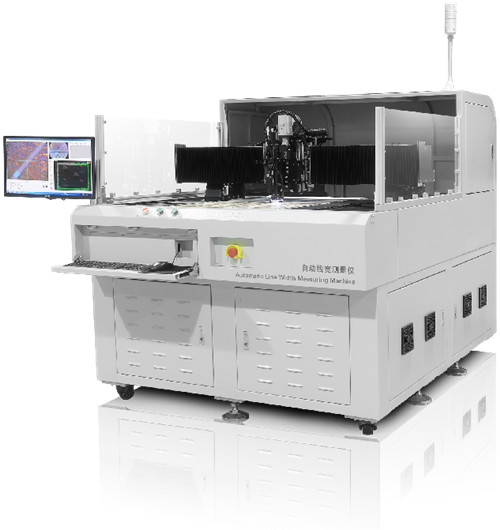

正业科技全新自动线宽测量仪

XK32A





正业科技全新自动线宽测量仪(XK32A)主要应用于5G高端线路板及普通线路板的内、外层半成品经显影蚀刻后(上绿油前)线路的上幅及下幅宽度、线距,圆孔(相机视野范围内)检查和分析。



正业科技线宽测量仪研发已超过 10

线宽系列产品在PCB行业销售已超过 400

技术过硬!运行稳定!质量可靠!

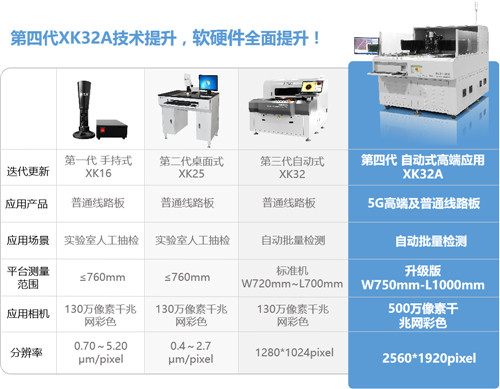

第四代“新”升级

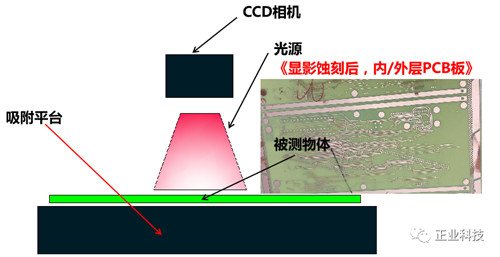

工作原理

通过影像成像系统及光源从上表面垂直于被测板,呈显影像(相机实时拍图)感测,并将图像传送至电脑测量软件,通过软件测量工具分析图像的“线宽/线距/线宽上下幅//金手指线宽等”标准公差值对比,从而判断被测板上的测量值OKNG

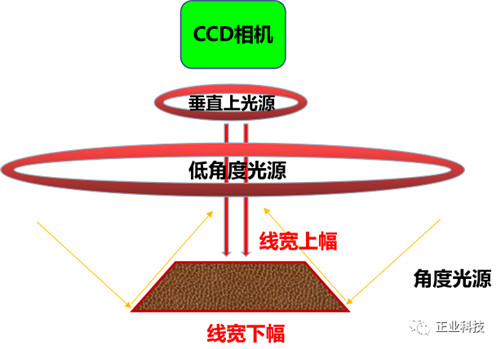

成像原理

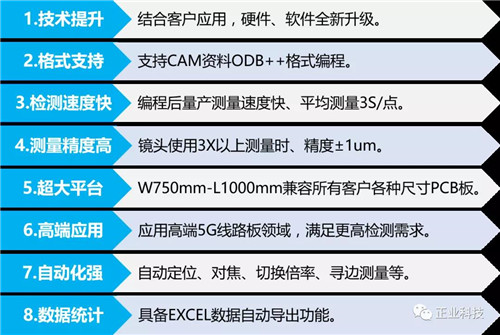

产品优势

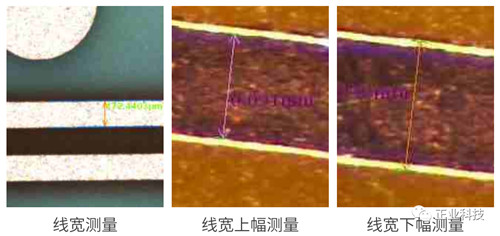

检测实例

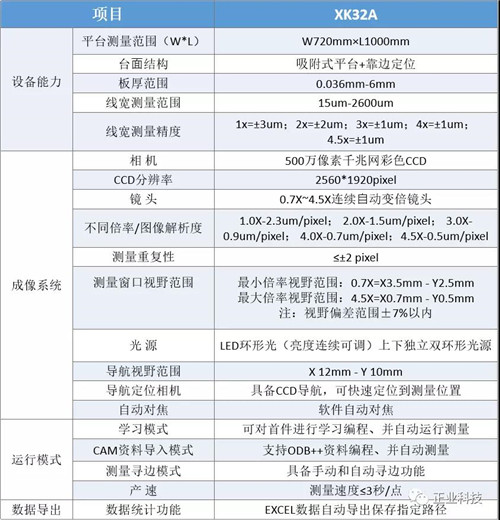

技术参数
