珠海恒格携等离子设备与您相约华南电路板国际贸易采购博览会​

时间:2020-10-21  来源:珠海恒格  编辑:
字号:



华南电路板国际贸易采购博览会将于11月3-5日首次移师深圳国际会展中心(宝安新馆)。展会将聚焦电路板及电子组装产业链的全新产品及先进技术,通过从元器件到系统集成方案的完整产业链演示,提供行业优选解决方案,打通上下游,全力构建全球PCB工厂直采平台!



珠海恒格确认参展

展位号:12K23,Hall12



珠海恒格拥有强大的等离子工艺、技术整体解决方案团队,团队成员有10多年的工艺、应用设备维修、维护经验,能轻松为客户排忧解难。



受今年疫情影响,不少行业或企业受到不同程度影响,但是珠海恒格公司订单依然火爆,公司李总表示:无论环境如何变化,不变的永远是客户的高要求,并相信只要我们认真做好产品和服务,不断向客户提供高性价比、高性能的等离子设备,就能赢得市场和认可。



珠海恒格将于2020年11月3-5日携新品及先进解决方案参展华南电路板国际贸易采购博览会,欢迎届时莅临展台(展位号:12K23,Hall12) 进行洽谈。



产品介绍



近年来,随着5G通迅、AI人工智能、无人驾驶、可穿戴设备等电子应用领域的迅速发展,正驱动着电路板的高可靠性能需求,从4层到48层或更多的高TG硬板、双面PTFE、混压PTFE多层板和陶瓷树脂复合基板、多层软板及软硬结合板等。这些高端板结构寻求高的纵横比和更小的孔径,钻孔和孔中除污的传统方法受到很大的限制,传统的Desmear除胶渣工艺方法不再有效,然而利用等离子除胶、表面粗化/清洗、活化来达到常规清洗无法达到的效果。

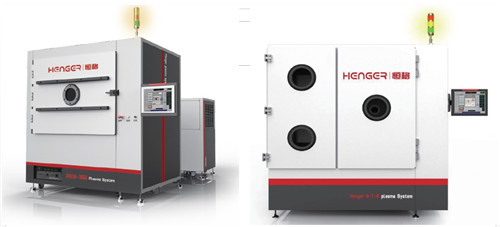

一、恒格等离子设备外观图

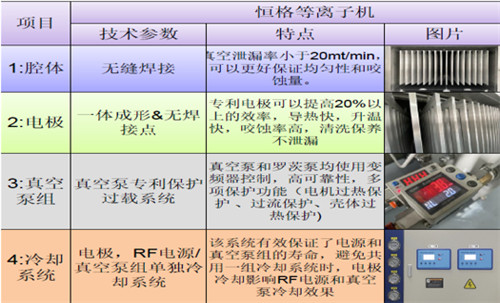

二、恒格等离子设备特点




三、等离子设备在线路板应用



1、蚀刻孔胶:PCB/FPC/Rigid-flex PCB制造过程中面临许多挑战,诸如钻孔污染物、表面残留物。

2、清洁铜面阻焊、干膜及其它残留物:改善电金,化金、镍钯金及其它表面处理提高品质。

3、PTFE表面改性:改善孔铜结合力。

4、清洁SMT:STM前可以清洁改善焊件上锡无假焊,SMT后表面清洁处理。

5、清洁金属表面邦定:改善邦定结合力。

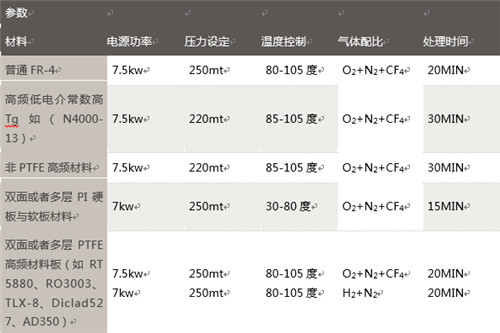

四、恒格等离子设备不同材料参数( 恒格等离子机 PE16-2544为例 ):




五、恒格等离子孔内均匀性咬蚀结果



1、恒格等离子表面咬蚀均匀性测试

27个测试片,考虑整个腔体均匀性,恒格测试方法是以电极2格、8格、14格,每格9个点,咬蚀率可以达到1.5±0.5um。



2、孔内咬蚀均匀性

孔径比,孔内孔内均匀性85%以上。

孔径比,孔内孔内均匀性80%以上。

孔径比,孔内孔内均匀性65%以上。

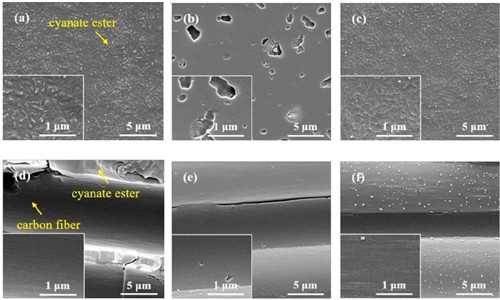

六、电子科大国家实验室使用恒格电离子设备(PE16-2544)测试结果
