维嘉技术升级产品——SMT在线分板机全新来袭

SMT（表面贴装技术），目前是电子组装行业里最流行的一种技术和工艺。如今电子产品日益追求小型化、精密化，功能却日益复杂化，多样化。这也对SMT（表面贴装技术）提出了新的挑战。

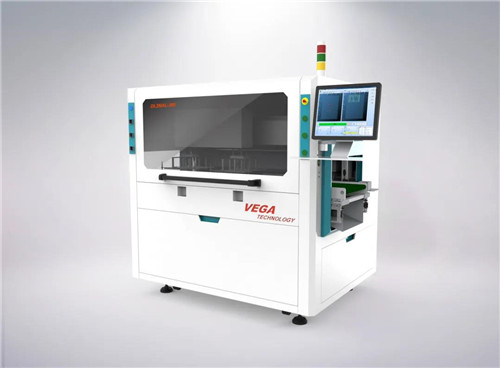

为应对这种行业的新挑战，VEGA针对性推出全新技术升级产品——高精度在线分板机DL2NAL-350。采用高精度大理石平台，三轴直线电机全闭环控制，配合独有的专利寻边切割功能，做到分板机领域分割精度的领先，满足SMT领域日益提高的分板精度要求。



技术特点

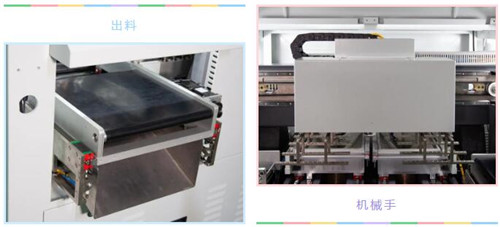

01 上下料



▶ 全自动上料、出料，节省人力成本；

▶ 出料方式：皮带+接驳台式、载台式（可根据客户需求选配）；

▶ 取料机械手为独立一组真空吸盘，效率更高。

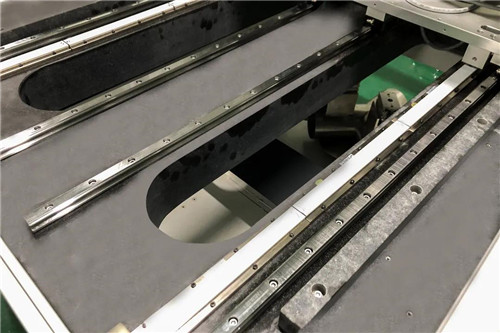

02 大理石台面



▶ 采用大理石台面，提高精度及加工稳定性。

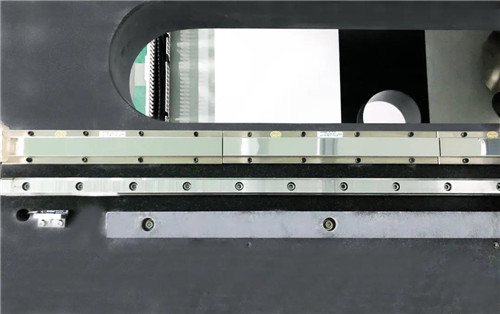

03 直线电机



X、YL、YR三轴采用目前最为领先的直线电机驱动技术，相较传统伺服电机，具备以下优势：



▶ 全闭环控制，无传统丝杆结构的传动间隙和误差，定位精度高；

▶ 非接触式驱动，无丝杆机械摩擦，使用寿命长，终身免维护；

▶ 响应速度快，刚性高，传动效率好，加工速度快。

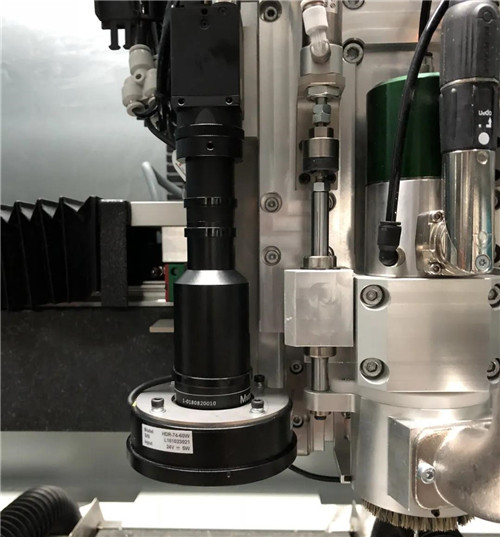

04 视觉系统



▶ 标配高速CCD及远心镜头，具备自动校正和定位判断功能，提高切割精度。



05 断刀检测



▶ 配备断刀检测、滑刀检测、测量刀长功能，提高切割安全性。

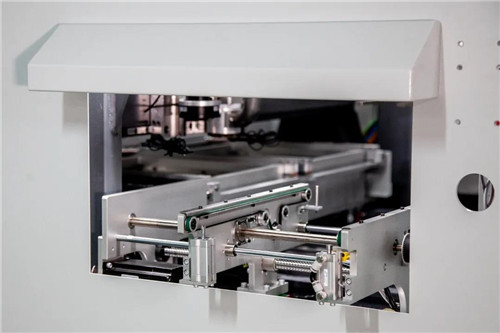

06 入料宽度



▶ 入料宽度采用高精度伺服电机控制，自动调节入料尺寸，上下料更稳定。

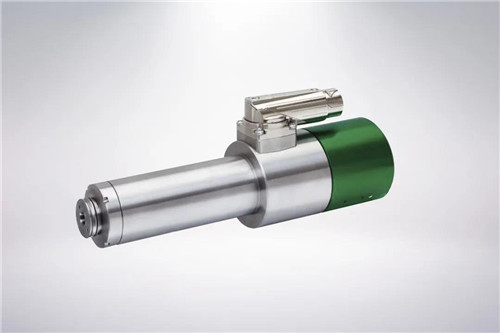

07 主轴



▶ 采用自动换刀高速主轴，分板应力小、切割精度高、人力成本低，适合任何形状的PCB切割。

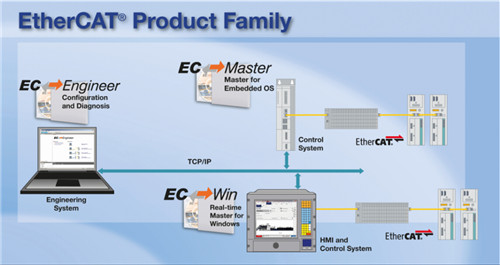

08 控制系统



▶ 控制系统采用EtherCAT总线模式，兼容性强大、响应速度快、性能更稳定。

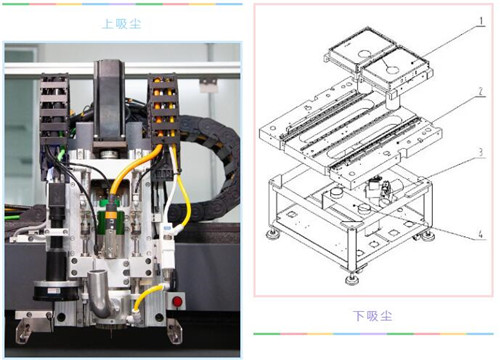

09 上、下吸尘





▶ 标配上吸尘和下吸尘，可根据不同需求自由切换吸尘方案，更人性化；

▶ 上吸尘配备可伸缩式吸屑罩吸尘效果好，治具配备盖板，切割精度高；

▶ 下吸尘采用封闭式腔体，无需配备盖板，可节约成本。

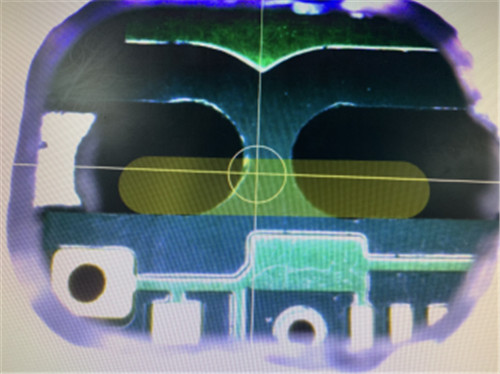

10 寻边切割（选配）



▶ 视觉系统识别切割点边缘所在位置，每次分割都依据视觉补偿数据，重新规划路径，避免治具误差，实现高精度分板；

▶ 配置下光源，需选用上吸尘。

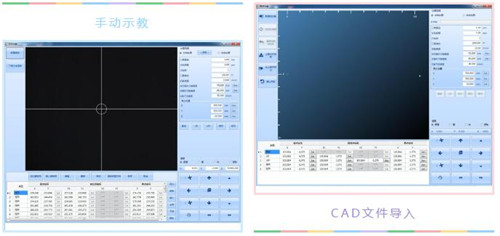

11 编程方式



采用手动示教和CAD文件导入的编程方式：

▶ 手动示教：图示化操作画面，屏幕上直接做分板程式，简单易学；

▶ CAD文件导入：导入DXF文件自动生成切割程式，更方便。

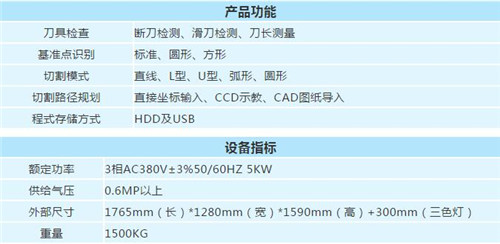

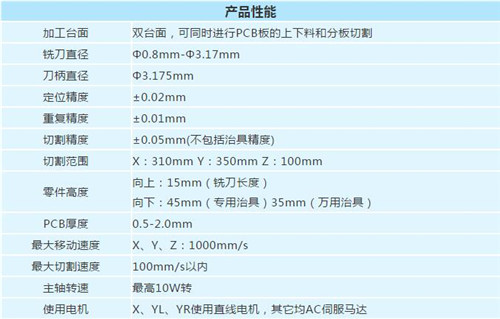

技术参数
