崇达电路PCB建设项目二期开工

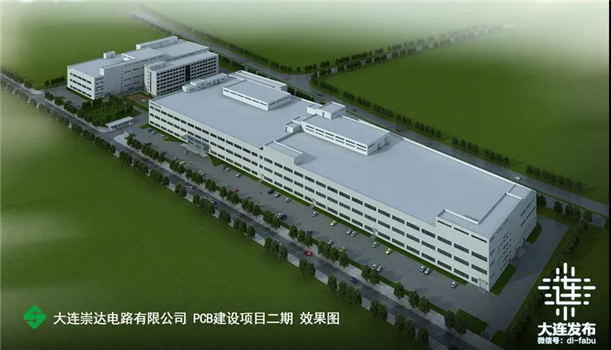

崇达电路PCB建设项目二期

项目情况

项目位于光明西街11号，总建筑面积7.2万平，建设用于PCB制造、研发、生产及相应的辅助设备、厂房的建设等，新增厂房2栋，线路板生产设备316台套，PCB生产线3条。拟完成投资1.2亿元，项目于3月3日开工建设，建设周期为3年。

建设意义

建设东北地区规模最大、实力最强的线路板专业生产基地，达产后年新增精度更高、功能更强、附加值更大的处于国内先进水平的高精密印制线路板产品。

据了解，崇达技术股份有限公司（简称：崇达技术）1995年成立于深圳，是专业生产电子电路产品的高新技术企业。通过20多年的努力，崇达技术已经发展成为一个拥有多个制造基地（深圳、江门、大连、苏州）的集团上市公司（股票代码：002815.SZ）。崇达珠海工厂也即将投入生产运营。

崇达技术的产品专注于手机、通信设备及服务器存储、汽车电子等领域。作为电子电路行业的全品类制造集团，崇达技术已经形成了具有鲜明特色的各制造单元：深圳工厂以高多层产品为主，客户聚焦于高端通信设备、航空航天及服务器/存储行业；江门一厂主要生产4-12层板，主要服务于汽车电子、计算机、工业设备行业；江门二厂主要生产HDI和R-FPC，深耕手机、可穿戴设备及消费电子领域；大连崇达电路生产2-8层板，在工控设备、医疗设备、安防电子等行业等有传统优势；大连崇达电子则以单面板生产为主，客户分布在家电、办公设备领域；崇达控股的江苏普诺威电子，专注于封装载板制造，产品广泛应用于消费电子，室内外显示屏，光纤通讯以及汽车领域。

崇达技术二十多年来一直专注于电子电路行业，拥有专业的产品开发和制造技术，建立了完善的质量管理体系和人才体系，以客户为中心，致力于为全球信息产业提供高品质的电子电路产品和及时满意的服务。崇达技术已与众多全球知名的通信设备制造商、汽车电子制造商、安防电子、医疗设备企业建立了长期稳定的战略合作关系。
